Modul Linie

Alle Parameter einschliesslich Korrektur der Druckposition können über einen Touchscreen eingegeben werden. So können auch mehrere Maschinen über diesen gesteuert werden. Dies erlaubt ein schlüsselfreies Einrichten der Maschine oder der gesamten Anlage mit mehreren Modulen. Alle Parameter können abgespeichert und wieder aufgerufen werden.

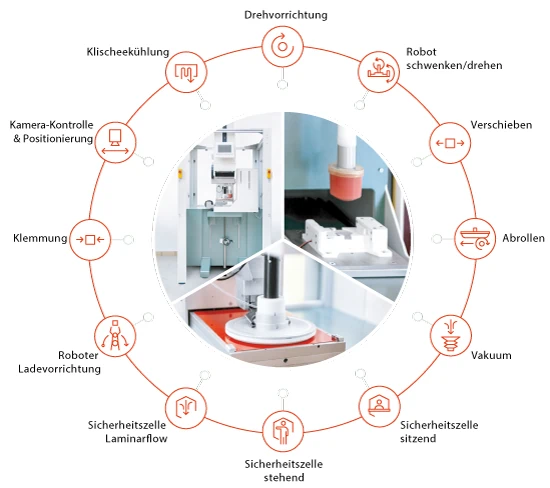

Funktionen:

  • Geschlossenes Farbgebersystem
  • Tamponreinigung
  • XYZ-Positionen über einen Touchscreen einstellbar
  • Druckablauf frei definierbar
  • Automatische Farbverdünnung
  • Tamponverschiebung
  • Elektrische 1-achsige oder 2-achsige Drehvorrichtung
  • Digitale Schnittstelle oder Echtzeit-Ethernet
  • Automatische Parameter-Sicherung auf dem Firmenserver

Einführungsvideo:

Spezifikationen:

Modul 110
Modul110 Tampondruckmaschine




Druckleistung:o.R. 1800/h, m.R. 1200/h
Druckkraft:max. 290N
Antrieb:pneumatisch & Linearmotor
Luftverbrauch:44 l/min
Druckluftanschluss:5–6 bar (87 psi)
Steuerung:SPS Panasonic
Elektrischer Anschluss:110–240V / 50–60Hz
Gewicht:63kg
Klischeegrösse offen:-
Klischeegrösse geschlossen:max. 100 x 200mm
Klischeedicke:0.5/10mm
Töpfe:1x56,1x70,1x86 mm
Anzahl Farben:1
Datenblatt in PDF:Modul 110
Modul 130
Modul 130 Tampondruckmaschine




Druckleistung:o.R. 1800/h, m.R. 1200/h
Druckkraft:max. 750N
Antrieb:pneumatisch & Linearmotor
Luftverbrauch:78 l/min
Druckluftanschluss:5–6 bar (87 psi)
Steuerung:SPS Beckhoff
Elektrischer Anschluss:110–240V / 50–60Hz
Gewicht:92kg
Klischeegrösse offen:-
Klischeegrösse geschlossen:max. 130 x 250mm
Klischeedicke:0.5/10mm
Töpfe:1x56,1x70,1x86,1x120 mm
Anzahl Farben:1
Datenblatt in PDF:Modul 130
Modul 220
Modul200 Tampondruckmaschine




Druckleistung:o. R. 1500/h, m.R.1000/h
Druckkraft:max. 3000N
Antrieb:pneumatisch & Linearmotor
Luftverbrauch:270 l/min
Druckluftanschluss:5–6 bar (87 psi)
Steuerung:SPS Beckhoff
Elektrischer Anschluss:110–240V / 50–60Hz
Gewicht:180kg
Klischeegrösse offen:-
Klischeegrösse geschlossen:max. 220 x 420mm
Klischeedicke:0.5/10mm
Töpfe:1x120,1x140,1x160,1x180,1x200 mm
Anzahl Farben:1
Datenblatt in PDF:
