MS Linie

Die MS-Linie beinhaltet konventionelle pneumatische Tampondruckmaschinen, die bis zu 4 Farben drucken können. Sie ist mit offenem oder geschlossenem Farbgeber sowie als Querrakler verfügbar. Die Einstellung der Druckposition wird mechanisch an der Maschine vorgenommen. Sie ist vielfältig erweiterbar, unter anderem kann sie mit einer pneumatischen oder elektrischen einachsigen Drehung oder Verschiebung des Druckguts ausgestattet werden. Die Bedienung erfolgt über einen grafischen einfarbigen Touchscreen. Eine Besonderheit an dieser Linie ist der vor- und zurückfahrende Tampondruckkopf. Hierdurch wird eine sehr gute Zugänglichkeit der Aufnahme erzielt. Das einfache und sichere Handling des Druckteils, wie auch die visuelle Prüfung des Druckbildes in der Aufnahme ist dadurch sichergestellt. Eine Beladung durch einen Roboter erhält zudem ausreichenden Freiraum.

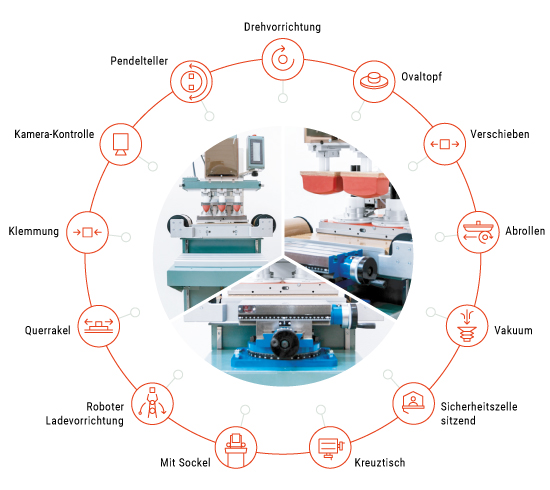

Funktionen:

  • Offenes oder geschlossenes Farbgebersystem
  • Querrakel
  • Tamponreinigung
  • Mechanisch einstellbare Positionen
  • Automatische Farbverdünnung
  • Pneumatische Dreifarben- oder elektrische Mehrfarben-Tamponverschiebung
  • Elektrische 1-achsige Drehvorrichtung
  • Digitale Schnittstelle oder Echtzeit-Ethernet
  • Abrollvorrichtung

Einführungsvideo:

Spezifikationen:

MS 130
MS130 Tampondruckmaschine




Druckleistung:o.R 1600/h, m.R. 1200/h
Druckkraft:max. 480N
Antrieb:pneumatisch
Luftverbrauch:104 l/min
Druckluftanschluss:5–6 bar (87 psi)
Steuerung:SPS Panasonic
Elektrischer Anschluss:110–240V / 50–60Hz.
Gewicht:Maschine: 75kg, Sockel: 89kg
Klischeegrösse offen:max. 120 x 120mm
Klischeegrösse geschlossen:max. 130 x 250mm
Klischeedicke:0.5/10mm
Töpfe:1x56,1x70,1x86,1x120mm
Anzahl Farben:1
Datenblatt in PDF:MS-Linie, MS130
MS 150
MS150 Tampondruckmaschine




Druckleistung:o.R 1300/h, m.R. 850/h
Druckkraft:max. 1100N
Antrieb:pneumatisch
Luftverbrauch:125 l/min
Druckluftanschluss:5–6 bar (87 psi)
Steuerung:SPS Panasonic
Elektrischer Anschluss:110–240V / 50–60Hz.
Gewicht:97kg
Klischeegrösse offen:-
Klischeegrösse geschlossen:max. 150 x 300mm
Klischeedicke:0.5/10mm
Töpfe:1x70,1x86,1x120mm,1x140mm
Anzahl Farben:1
Datenblatt in PDF:MS-Linie, MS150
MS 250
MS250 Tampondruckmaschine




Druckleistung:o.R. 1500/h, m.R. 1000/h
Druckkraft:max. 750N
Antrieb:pneumatisch
Luftverbrauch:110 l/min.
Druckluftanschluss:5–6 bar (87 psi)
Steuerung:SPS Panasonic
Elektrischer Anschluss:110–240V / 50–60Hz.
Gewicht:Maschine: 75kg ,Sockel: 89kg
Klischeegrösse offen:max. 250 x 120mm
Klischeegrösse geschlossen:max. 260 x 250mm
Klischeedicke:0.5/10mm
Töpfe:4x56,3x70,2x86,2x120mm
Anzahl Farben:1-4
Datenblatt in PDF:MS-Linie, MS250

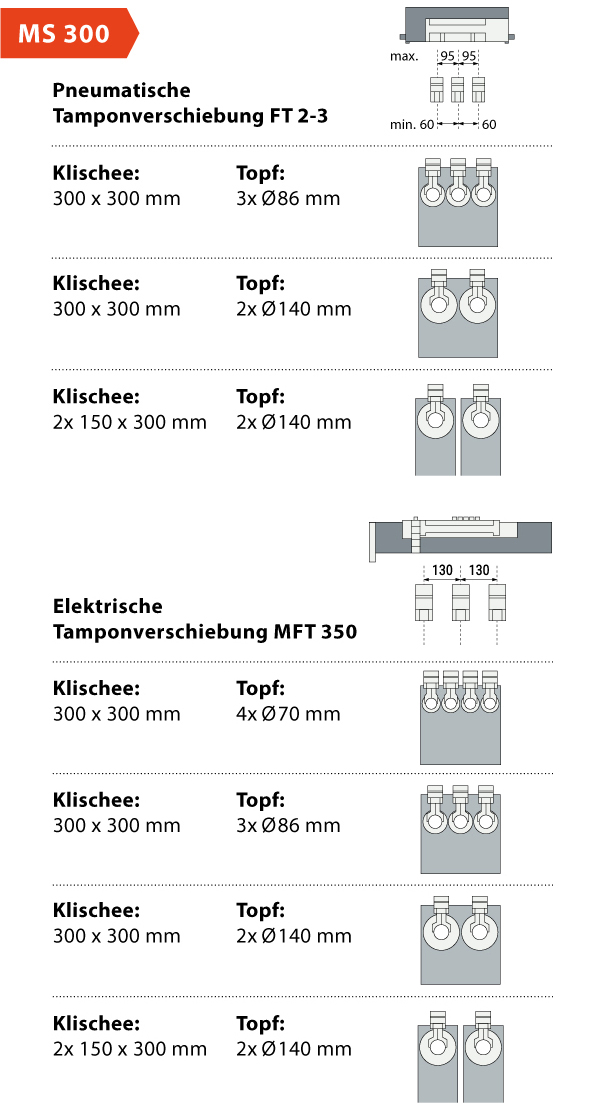

MS 300
MS300 Tampondruckmaschine




Druckleistung:o.R 1300/h, m.R. 850/h
Druckkraft:max. 1100N
Antrieb:pneumatisch
Luftverbrauch:125 l/min
Druckluftanschluss:5–6 bar (87 psi)
Steuerung:SPS Panasonic
Elektrischer Anschluss:110–240V / 50–60Hz.
Gewicht:109kg
Klischeegrösse offen:-
Klischeegrösse geschlossen:max. 300 x 300mm
Klischeedicke:0.5/10mm
Töpfe:4x70,3x86,2x120mm,2x140mm
Anzahl Farben:1-4
Datenblatt in PDF:MS-Linie, MS300
