Série ML

La Série ML propose des machines de tampographie multicolores avec un positionnement électrique et une course de tampon pneumatique ou électrique au choix. Le réglage des positions d’impression se fait au moyen de l’écran tactile graphique en couleur. Le processus d’impression peut être programmé librement. De nombreuses images d’impression peuvent être positionnées sur un cliché. Ces images peuventtre adressées individuellement pour composer des images d’impression complexes ou différentes variantes. Les données d’ordre sont entièrement sauvegardées et peuvent être appelées à nouveau pour des ordres identiques, ce qui réduit considérablement le temps de préparation. Un système en amont peut corriger en temps réel les positions d’impression au moyen d’une caméra ou d’une interface. Il existe de nombreuses options pour la manutention des pièces : du décalage pneumatique et du pivotement électrique sur 2 axes aux pinces à vide et aux capteurs de pièces jusqu’à la correction de la position des pièces par une caméra.

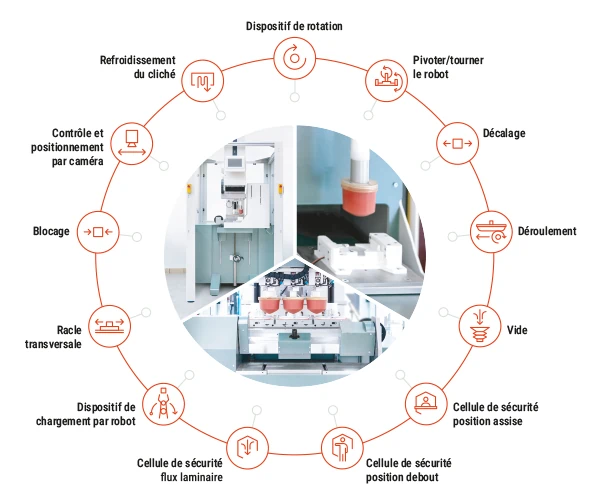

Caractéristique:

  • Course du tampon pneumatique ou électrique
  • Répartition d‘encre fermé
  • Racle transversale
  • Nettoyage du tampon
  • Positions XYZ réglables par un écran tactile
  • Libre définition du processus d’impression
  • Dilution automatique des encres
  • Dispositif de translation du tampon électrique polychrome
  • Dispositif rotatif sur un ou deux axes, électrique
  • Interface numérique ou Ethernet en temps réel (Profinet, Ethernet/IP, Ethercat...)
  • Cellules de sécurité (assises, debout ou avec flux laminaire)
  • Contrôle et positionnement de la caméra
  • Refroidissement du cliché
  • Dispositif de déroulement
  • 2 ports d’outils pour boîte à vide, boîte de soufflage, capteur de pièces ou manipulation pneumatique des pièces

Film d'introduction:

Spécifications:

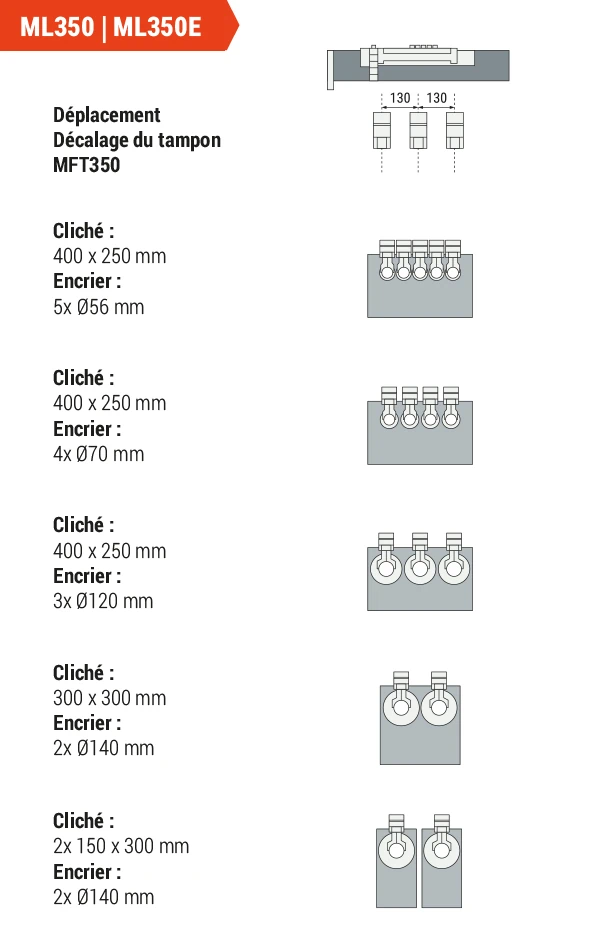

ML 350
ML350 machines de tampographie




Cadence de production:s.n. 1500/h, a.n. 970/h
Force d'impression:max. 1750N
Entraînement:pneumatique & moteur linéaire
Consommation d'air:162 l/min
Pression d'air:5–6 bar (87 psi)
Commande:CMP Beckhoff
Raccordement électrique: 110–240V / 50–60Hz
Poids:170kg
Dimensions des cliché système ouvert:max. 350 x 120mm
Dimensions des cliché système fermé:max. 400 x 300mm
Épaisseur du cliché:0.5/10mm
Encriers:6x56,5x70,4x86,3x120,2x140mm
Nombre de couleurs:1-6
Feuille des données en PDF:Série ML, ML350, ML350E
ML 500
ML500 machines de tampographie




Cadence de production:s.n. 900/h, a.n. 700/h
Force d'impression:max. 3000N
Entraînement:pneumatique & moteur linéaire
Consommation d'air290 l/min
Pression d'air:5–6 bar (87 psi)
Commande:CMP Beckhoff
Raccordement électrique:3x400V / 600VA
Poids: 260kg
Dimensions des cliché système ouvert:max. 500 x 150mm
Dimensions des cliché système fermé:max. 520 x 300mm
Épaisseur du cliché:0.5/10mm
Encriers:8x56,6x70,5x86,4x120,3x140mm
Nombre de couleurs:1-8
Feuille des données en PDF:Série ML, ML500, ML500E
